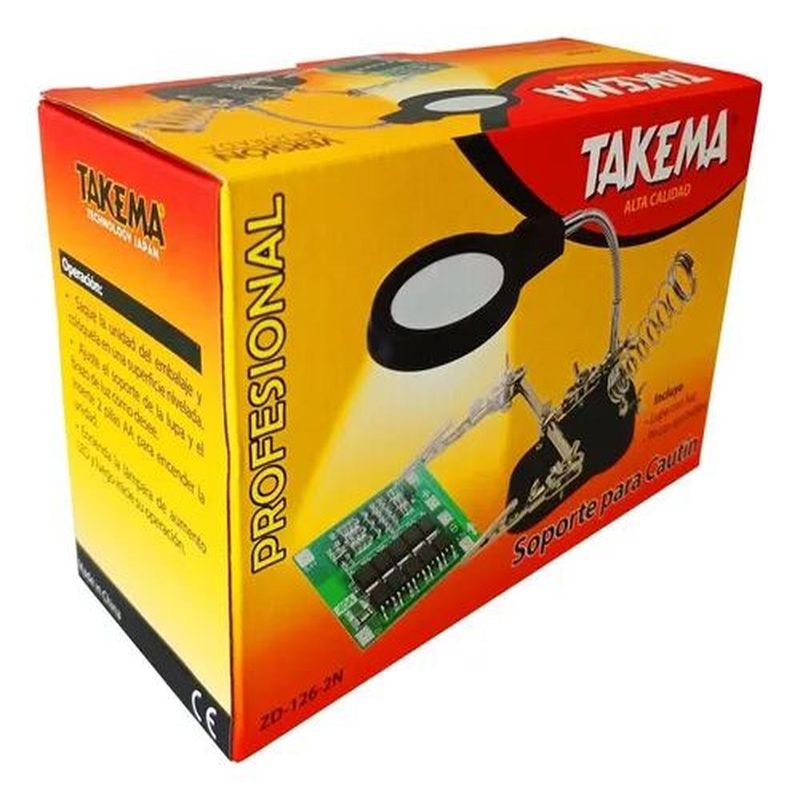

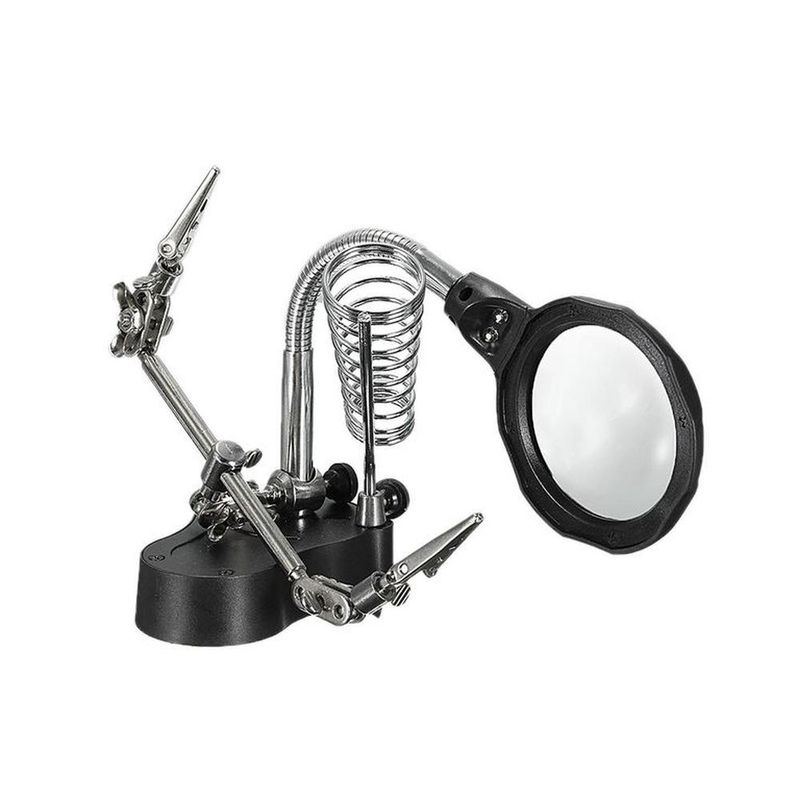

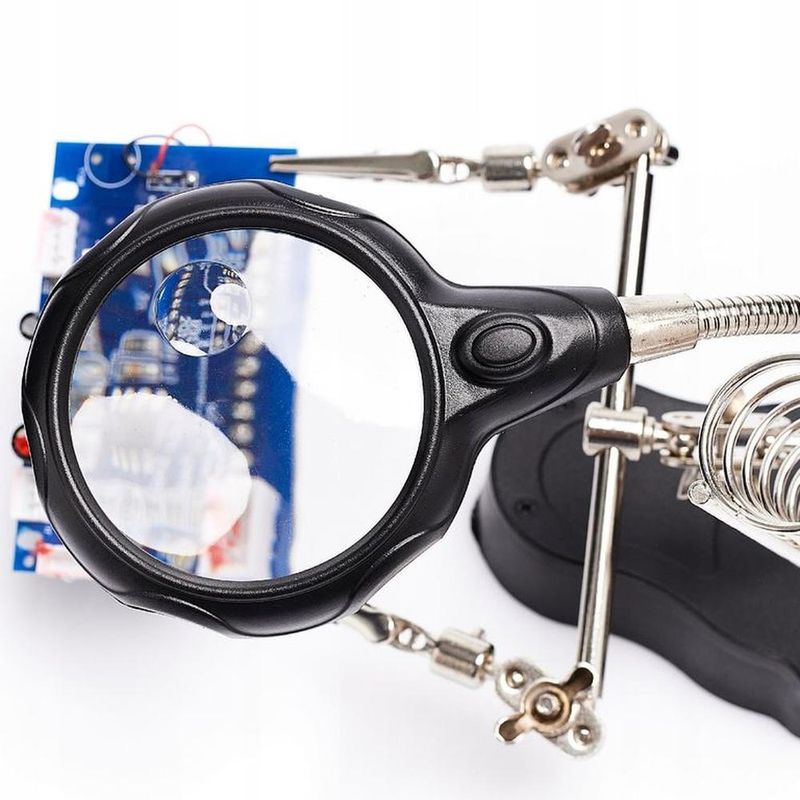

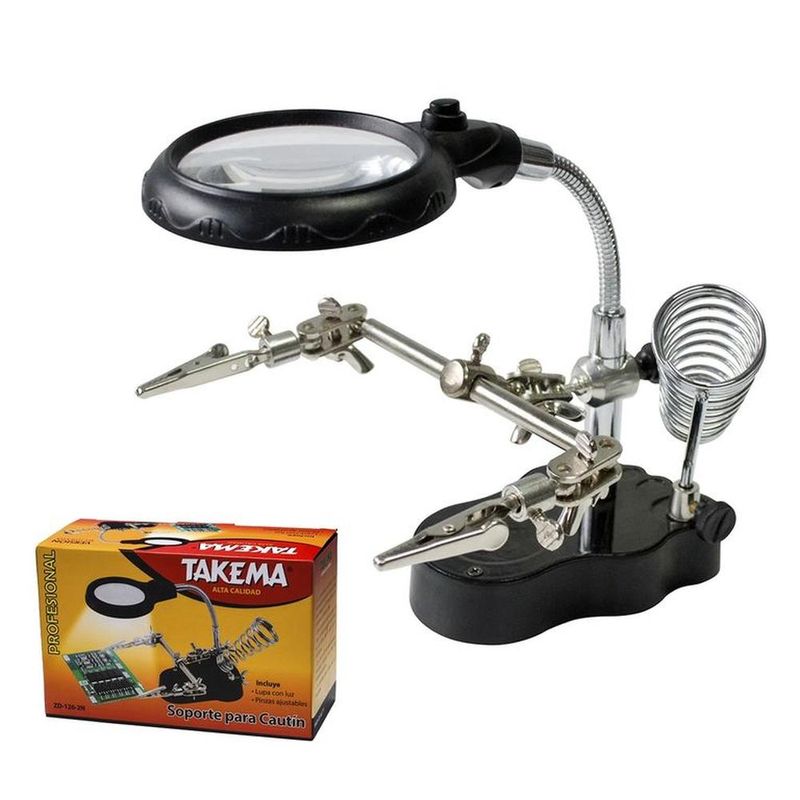

Soporte Con Lupa Para Circuitos Takema ZD-126-2

Soporte profesional modelo ZD-126-2 de TAKEMA, diseñado para facilitar la soldadura y reparación de placas de circuito impreso. Incorpora lupa de aumento, base estable y brazos articulados para un trabajo cómodo y manos libres.

2. Características y especificaciones

Marca / Modelo: TAKEMA ZD-126-2

Lupa: Lente de cristal de alta claridad con aumento 2.5× y diámetro de 100 mm

Brazo articulado: Dos tramos metálicos con sistema de perillas para ajustar ángulo y altura de la lupa

Base: Estructura metálica robusta con pies de goma antideslizantes que garantizan estabilidad

Pinzas de sujeción: Soporte incorporado para fijar PCBs o pequeñas piezas, liberando ambas manos

Construcción: Acero y aluminio resistentes al calor y a la corrosión

Dimensiones aproximadas:

Altura máxima: 320 mm

Base: 150 × 120 × 20 mm

Diámetro de la lupa: 100 mm

Peso: ~800 g para máxima firmeza sin ser voluminoso

3. Beneficios y ventajas

Visión ampliada: Lupa de gran diámetro y aumento óptimo mejora la claridad al soldar componentes SMD y through-hole.

Manos libres: Pinzas de sujeción mantienen la placa inmóvil, aumentando precisión y reduciendo fatiga.

Ajuste ergonómico: Brazos articulados permiten colocar la lupa en la posición ideal para cada tarea.

Estabilidad total: Base antideslizante y construcción sólida evitan vibraciones y desplazamientos.

Durabilidad: Materiales de alta calidad diseñados para soportar el calor de estaciones de soldadura y uso prolongado.

4. Usos recomendados

Reparación y montaje de placas de circuito impreso en electrónica de consumo, telecomunicaciones y automoción.

Inspección detallada de soldaduras, trazado de pistas y detección de fallos en PCBs.

Trabajos de modelismo, joyería y tareas de precisión que requieran aumento.

Proyectos de prototipado y laboratorio de I+D donde el control visual fino sea esencial.

5. Consejos de uso y cuidado

Instalación: Colocar en superficie limpia y estable. Apretar perillas para fijar la posición de la lupa antes de trabajar.

Sujeción de la PCB: Ajustar las pinzas sin ejercer presión excesiva para no dañar la placa.

Limpieza de la lente: Limpiar con paño de microfibra suave para evitar rayones; no usar solventes agresivos.

Mantenimiento de articulaciones: Aplicar una gota de aceite ligero en las juntas cada 6 meses para un movimiento suave.

Almacenamiento: Guardar en lugar seco y libre de polvo, cubriendo la lupa para protegerla de golpes y suciedad.
