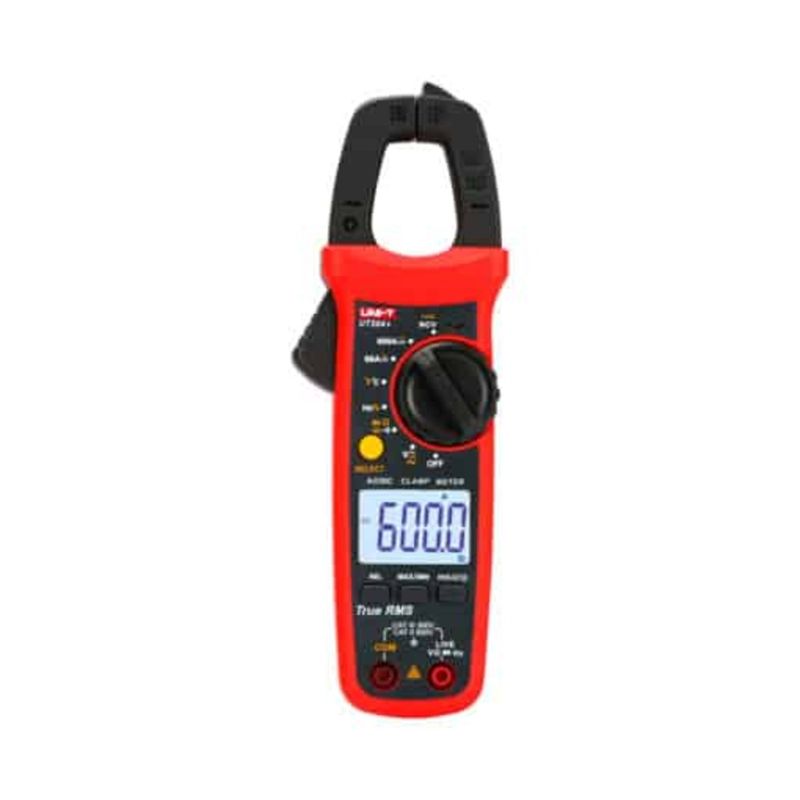

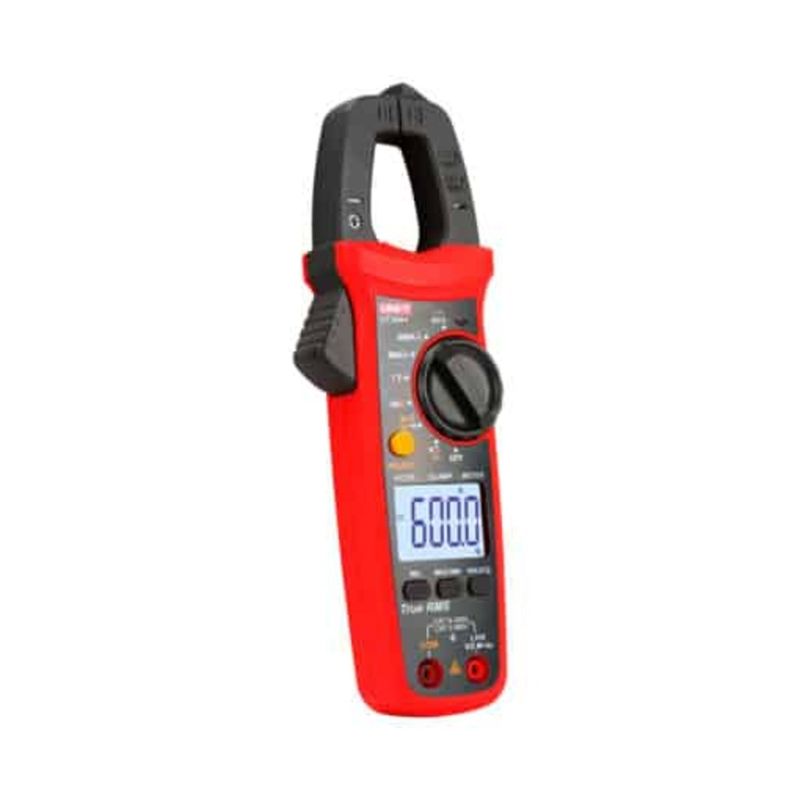

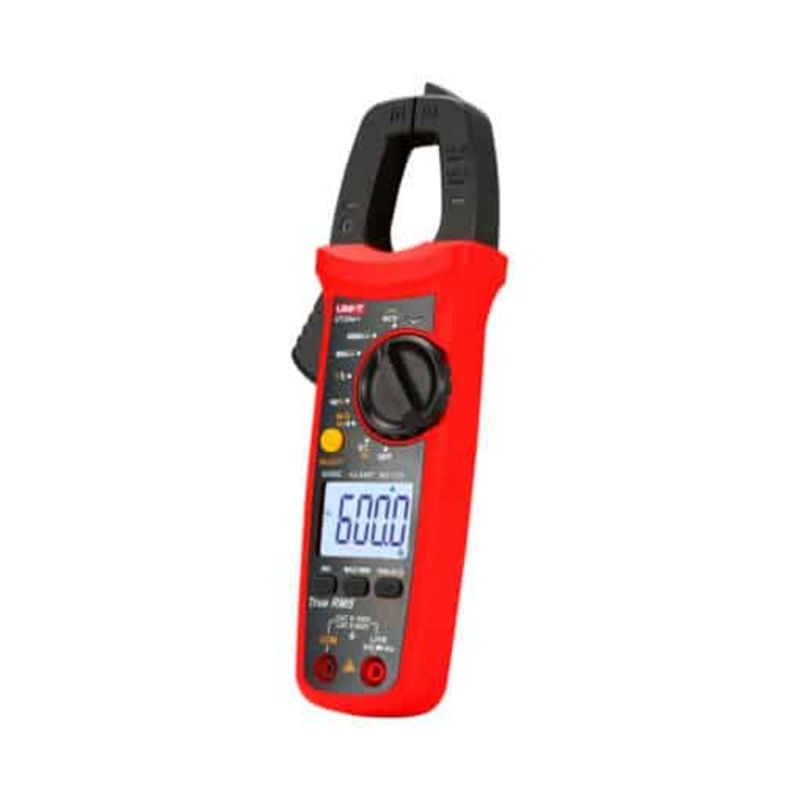

Pinza Amperimétrica Digital Ut204+ Uni-t

Pinza Amperimetrica Digital Uni-T UT-204+ TRUE RMS podemos medir amperaje AC 600A, voltaje AC/DC 600V, resistencia (Ohm), capacitancia (F), frecuencia (Hz), temperatura(°C), medidor de diodos, continuidad, NCV y detección de línea viva. Herramienta electrónica digital que mide indirectamente la corriente que circula por un conductor. Esta diseñado según las normas de seguridad EN 61010-1 y CAT II 600V / CAT III 300V.

DESCRIPCIÓN

La pinza amperimétrica es un tipo especial de amperímetro que permite obviar el inconveniente de tener que abrir el circuito en el que se quiere medir la corriente para colocar un amperímetro clásico.

El funcionamiento de la pinza se basa en la medida indirecta de la corriente circulante por un conductor a partir del campo magnético o de los campos que dicha circulación de corriente genera. Recibe el nombre de pinza porque consta de un sensor, en forma de pinza, que se abre y abraza el cable cuya corriente queremos medir.

Este método evita abrir el circuito para efectuar la medida , así como las caídas de tensión que podría producir un instrumento clásico. Por otra parte, es sumamente seguro para el operario que realiza la medición, por cuanto no es necesario un contacto eléctrico con el circuito bajo medida ya que, en el caso de cables aislados, ni siquiera es necesario levantar el aislante.

Las pinzas amperimétricas se han convertido en herramientas populares principalmente por dos razones:

Seguridad. Las pinzas amperimétricas permiten a los electricistas omitir el antiguo método de cortar un cable e insertar un medidor de prueba de cables en el circuito para tomar una medición de corriente. Las mordazas de una pinza amperimétrica no necesitan tocar el conductor durante una medición.

Comodidad. Durante la medición, no es necesario desconectar el circuito que transmite corriente: un gran avance en la eficiencia.

APLICACIONES

Comprobación de corriente de fuga para motores, electrodomésticos y otros equipos eléctricos hasta 600A

ESPECIFICACIONES

FUNCIÓN RANGO TOLERANCIA

CORRIENTE AC (A ) 60A/600A ±(2.5%+5)

CORRIENTE DC (A) 60A/600A ±(2.5%+5)

VOLTAJE AC (V) 6V/60V/600V ±(0.8%+5)

FRECUENCIA DE VOLTAJE AC (V) 10Hz ~60kHz ±(0.5%+2)

VOLTAJE DC (V) 600mV/6V/60V/600V ±(0.5%+2)

RESISTENCIA (Ohm) 600Ohm/6KOhm/60KOhm/600KOhm/6MOhm/60MOhm ±(0.8%+2)

CAPACITANCIA(F ) 6nF/60nF/600nF/6uF/60uF/600uF/6mF/60mF ±(4%+5)

TEMPERATURA (°C) -40°C ~ 1000°C ±(1.5%+5)

FRECUENCIA (Hz) 10Hz ~ 10MHz ±(0.1%+4)

FUNCIONES ESPECIALES

CONTADOR DISPLAY 6000

SELECCIÓN DE RANGO Automático

CAPACIDAD DE MORDAZA 28 mm

TRUE RMS Si

NCV Si

PRUEBA DE LÍNEA VIVA Si

DIODO Si

PRUEBA DE CONTINUIDAD Si

MAX/MIN Si

MODO RELATIVO Si

MODO ZERO Si

TRANSISTOR No

SALIDA DE ONDA CUADRADA No

RETENCIÓN DE DATOS Si

AUTO OFF Si

INDICADOR DE BATERIA BAJA Si

PANTALLA RETROILUMINADA Si

IMPEDANCIA DE ENTRADA PARA DCV Alrededor de 10MOhm

CARACTERÍSTICAS GENERALES

MODELO UT204+

MARCA Uni-T

ALIMENTACIÓN 2 Pila AAA 1.5V (R03)

DISPLAY 37mm x 25mm

COLOR Rojo y gris

PESO 235 g

DIMENSIONES 215mm x 63mm x 36mm

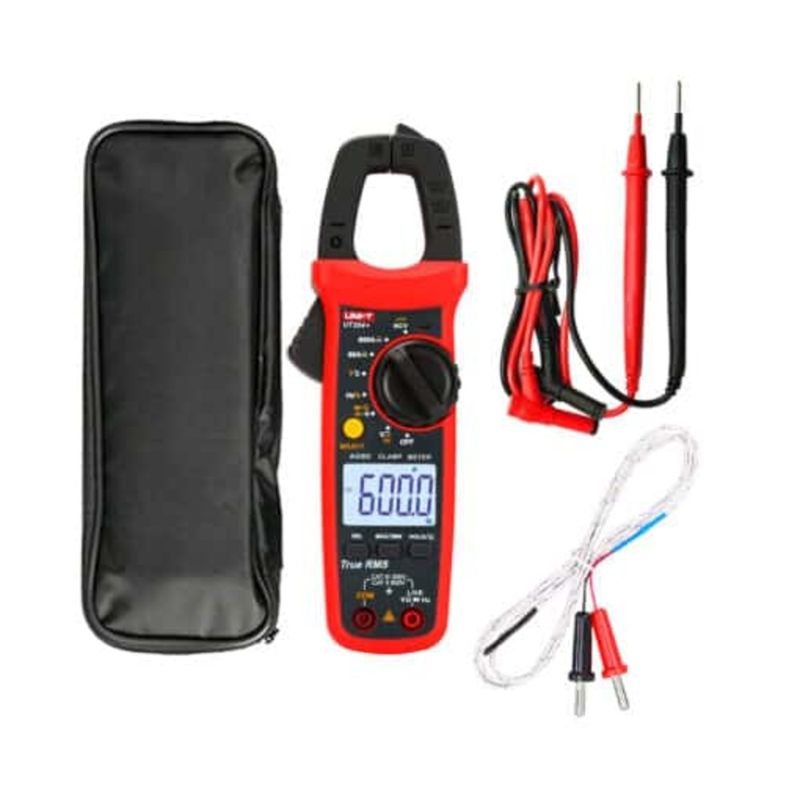

ACCESORIOS 2 Pilas AAA

Puntas de prueba

Bolsa de transporte

Termocupla
