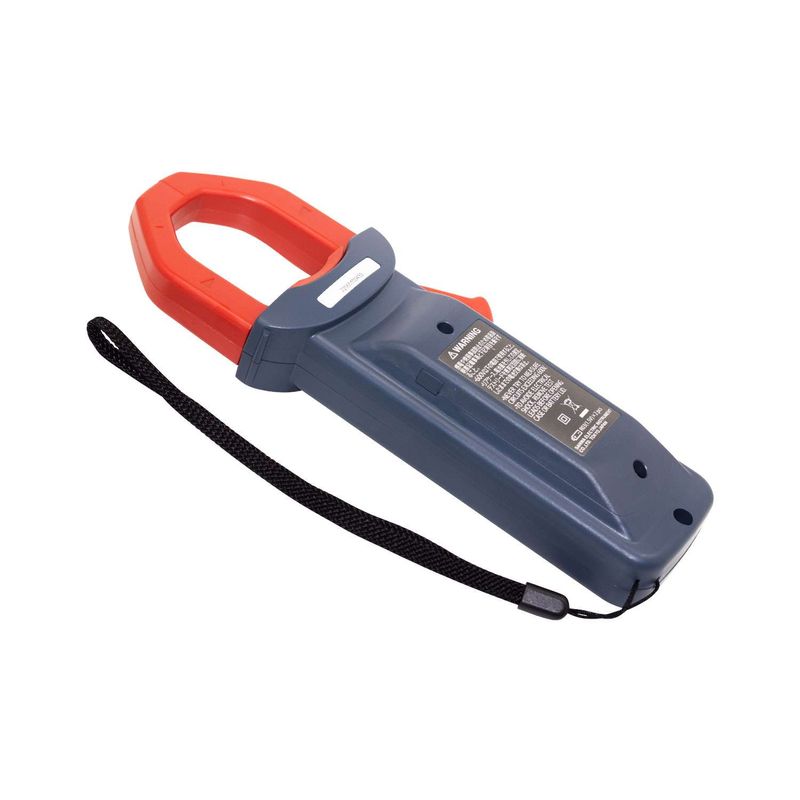

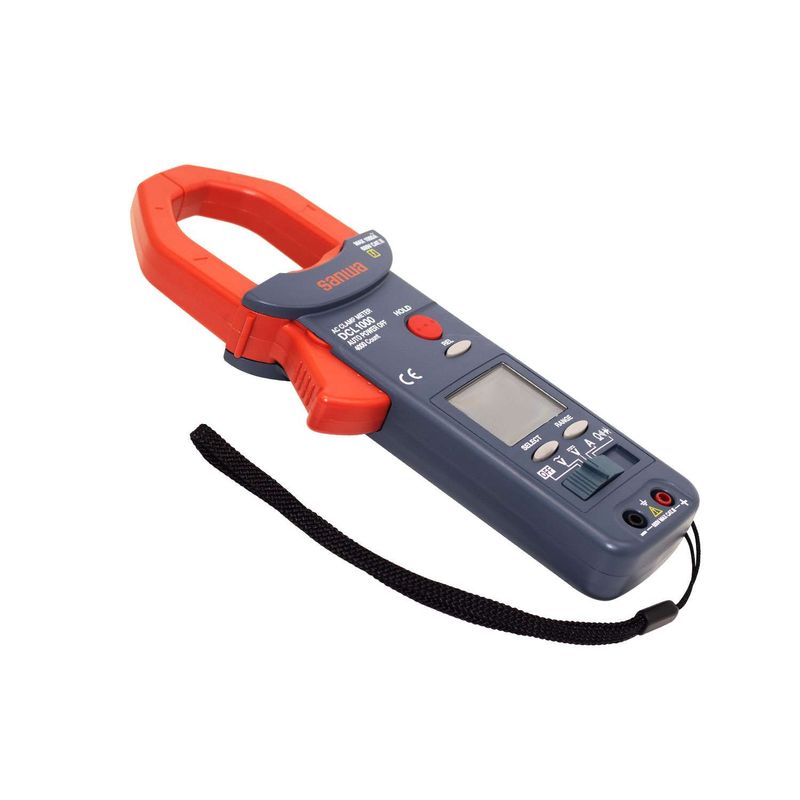

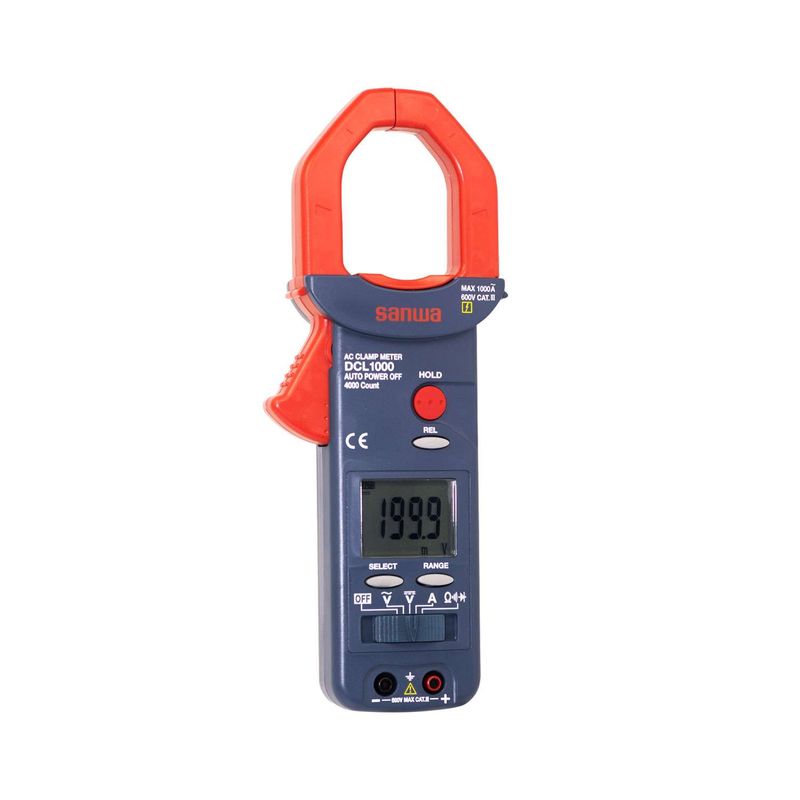

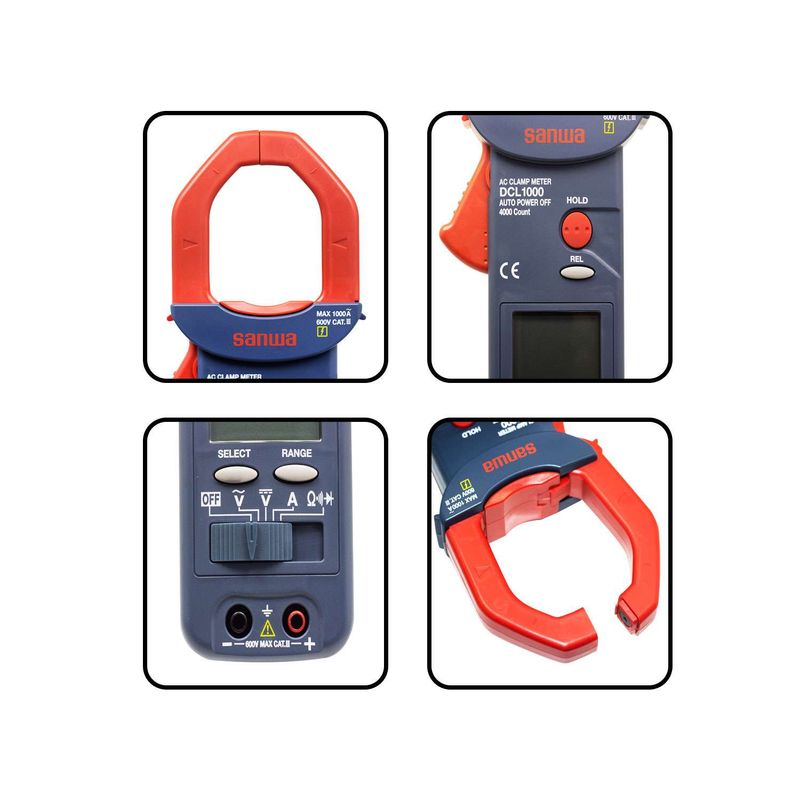

Pinza Amperimétrica Digital Dcl1000 Sanwa

Este instrumento es un medidor de pinza de CA / multímetro digital, diseñado para mediciones en el rango especificado por IEC61010-2-032 CAT.III 600V.

Es adecuado para mediciones de corriente y voltaje de circuitos de baja tensión, equipos eléctricos y instalaciones de fuente de alimentación.

DESCRIPCIÓN

La pinza amperimétrica es un tipo especial de amperímetro que permite obviar el inconveniente de tener que abrir el circuito en el que se quiere medir la corriente para colocar un amperímetro clásico.

El funcionamiento de la pinza se basa en la medida indirecta de la corriente circulante por un conductor a partir del campo magnético o de los campos que dicha circulación de corriente genera. Recibe el nombre de pinza porque consta de un sensor, en forma de pinza, que se abre y abraza el cable cuya corriente queremos medir.

Este método evita abrir el circuito para efectuar la medida , así como las caídas de tensión que podría producir un instrumento clásico. Por otra parte, es sumamente seguro para el operario que realiza la medición, por cuanto no es necesario un contacto eléctrico con el circuito bajo medida ya que, en el caso de cables aislados, ni siquiera es necesario levantar el aislante.

Las pinzas amperimétricas se han convertido en herramientas populares principalmente por dos razones:

Seguridad. Las pinzas amperimétricas permiten a los electricistas omitir el antiguo método de cortar un cable e insertar un medidor de prueba de cables en el circuito para tomar una medición de corriente. Las mordazas de una pinza amperimétrica no necesitan tocar el conductor durante una medición.

Comodidad. Durante la medición, no es necesario desconectar el circuito que transmite corriente: un gran avance en la eficiencia.

APLICACIONES

Las pinzas amperimétricas se utilizan en equipos y controles industriales, sistemas eléctricos residenciales/comerciales/industriales y sistemas de acondicionamiento de aire comerciales/industriales.

ESPECIFICACIONES

FUNCIÓN RANGO RESOLUCIÓN TOLERANCIA

CORRIENTE AC (A) 400A/1000A 0.1A ±(1.7%+5)

VOLTAJE DC (V) 400mV/4V/40V/400V/600V 0.1mV

±(1.2%+3)

VOLTAJE AC (V) 400mV/4V/40V/400V/600V 0.1mV ±(2.2%+5)

RESISTENCIA (Ohm)400Ohm/4kOhm/40kOhm/400kOhm/4MOhm/40MOhm0.1Ohm ±(1.2%+4)

FUNCIONES ESPECIALES

CONTADOR DISPLAY 4000

AUTO RANGO Si. Tambíen permite manual

DIODO Si

ZUMBADOR DE CONTINUIDAD Si

TRANSISTOR No

SALIDA DE ONDA CUADRADA No

RETENCIÓN DE DATOS Si

AUTO OFF Si

INDICADOR DE BATERÍA BAJA Si

PANTALLA RETROILUMINADA No

IMPEDANCIA DE ENTRADA PARA DCV 10M~100MOhm

IMPEDANCIA DE ENTRADA PARA ACV 10MOhm

CARACTERÍSTICAS GENERALES

MARCA Sanwa

MODELO DCL1000

ALIMENTACIÓN Pila 1.5V AAA x 2

COLOR Rojo y gris

FUSIBLE DE PROTECCIÓN 0.5A / 250V

PESO 290g

DIMENSIONES 238(L) X 95(W ) X 45(H) mm

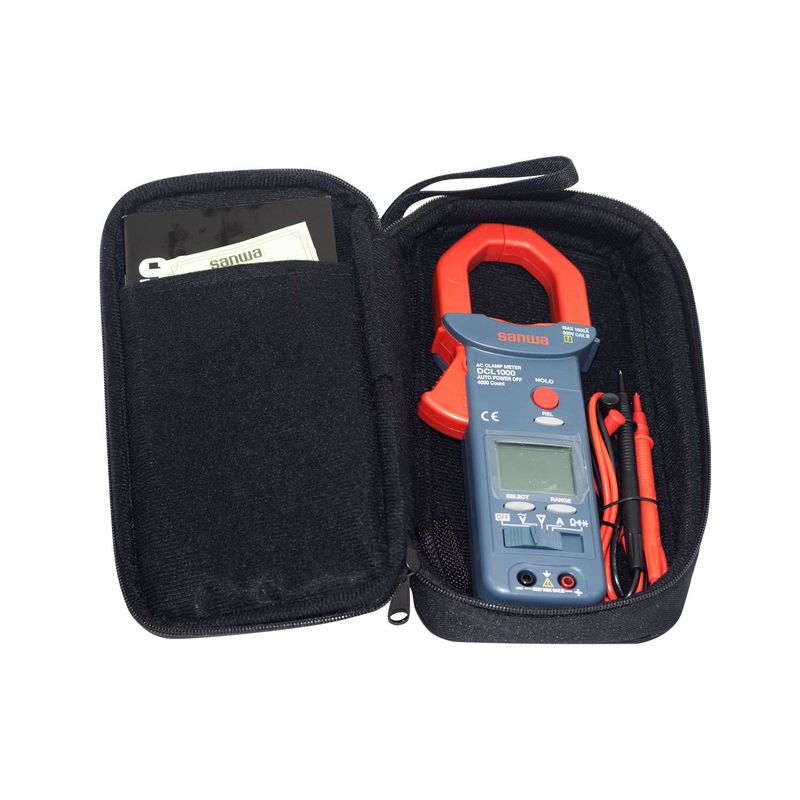

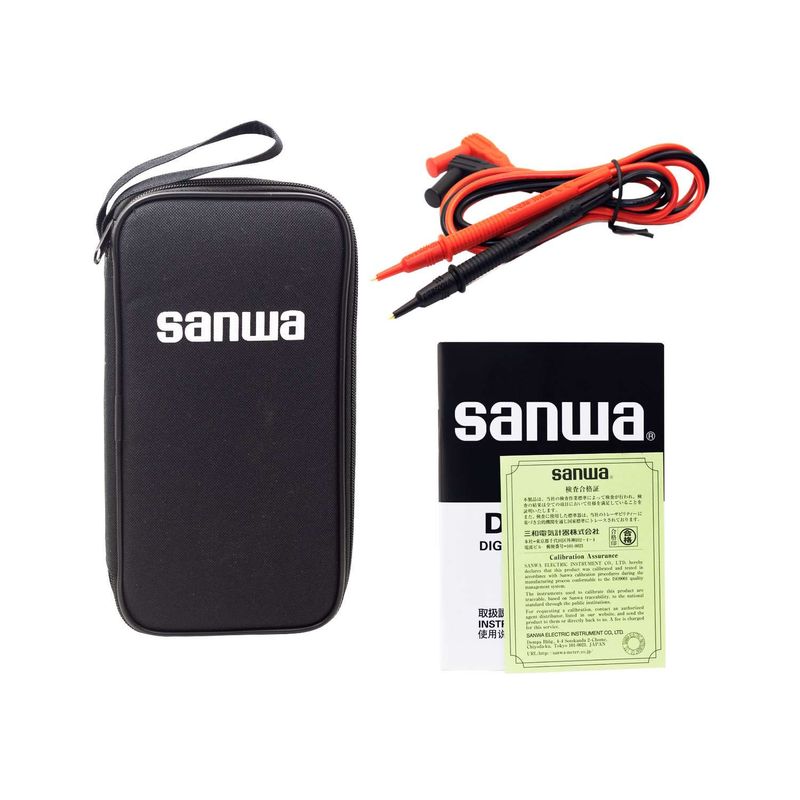

ACCESORIOS

Pila 1.5V AAA x 2 und

Puntas de prueba(TL-23a)

Maletín de transporte (C-DCL1000)

Manual de instrucciones
