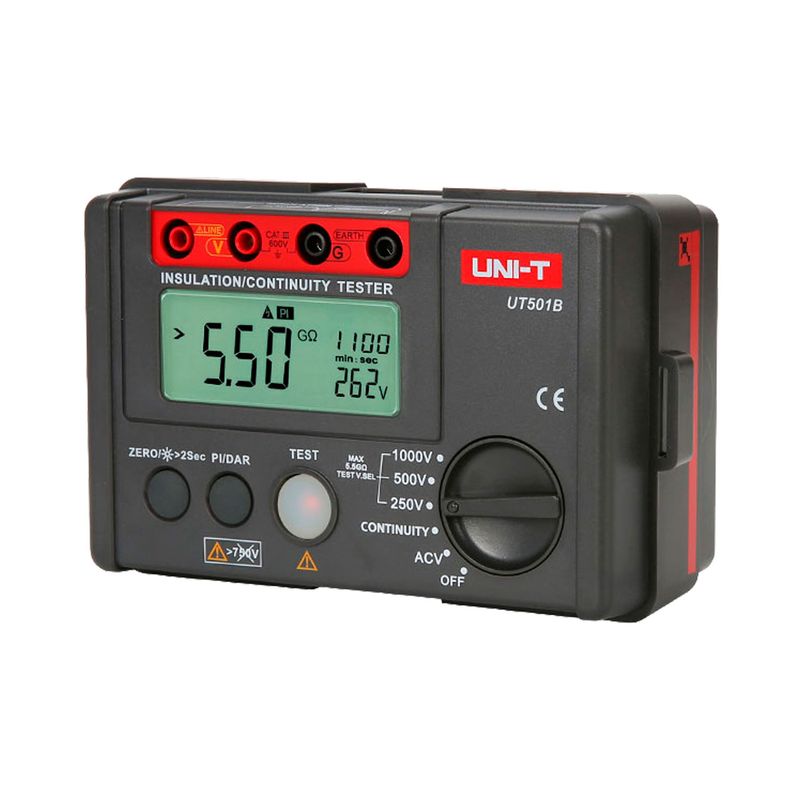

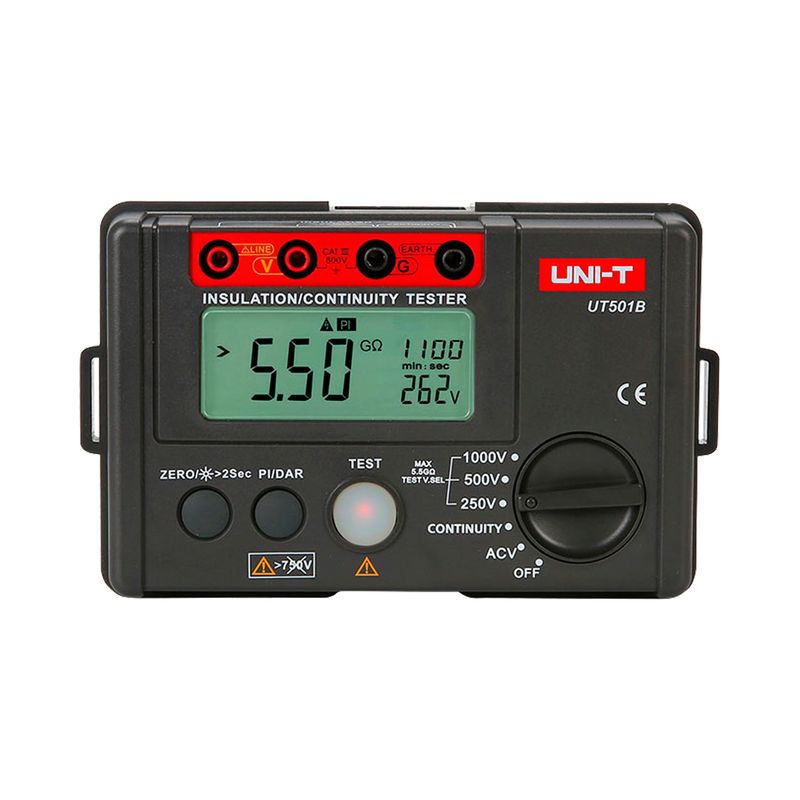

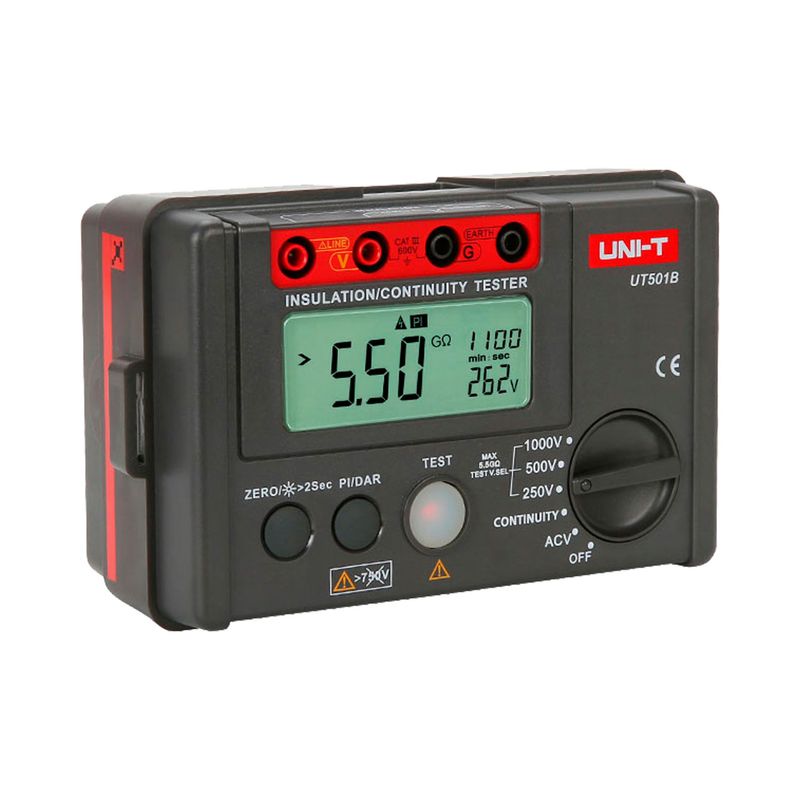

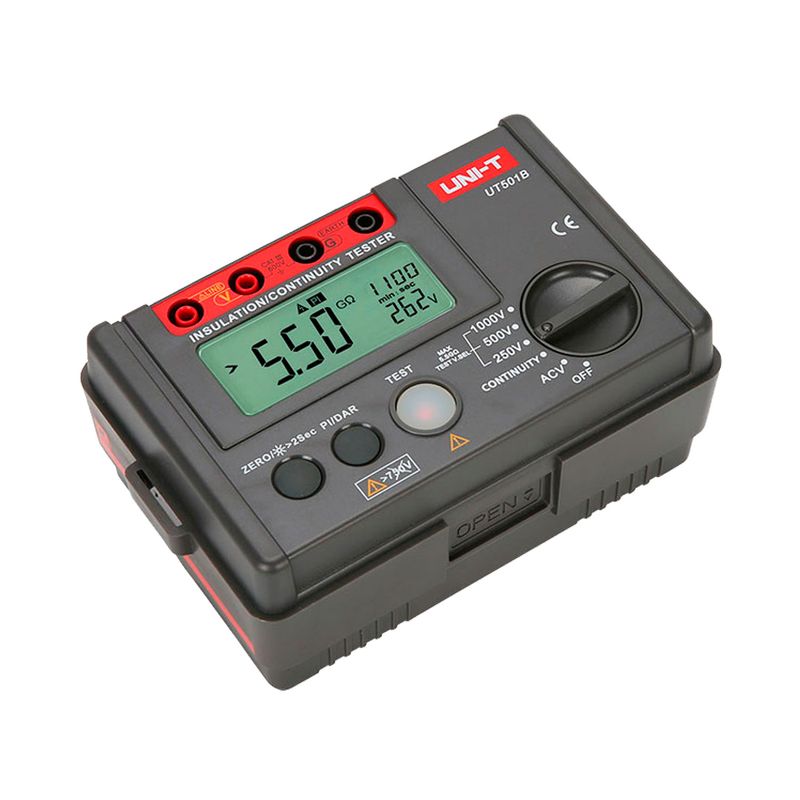

Megómetro Digital Uni-t UT501B

El término megóhmetro hace referencia a un instrumento para la medida del aislamiento eléctrico en alta tensión. El nombre de este instrumento, megóhmetro, deriva de que la medida del aislamiento de cables, transformadores, aisladores, etc. se expresa en megohmios.

En realidad estos aparatos son un tipo especial de óhmetro en el que la batería de baja tensión, de la que normalmente están dotados estos, se sustituye por un generador de alta tensión, de forma que la medida de la resistencia se efectúa con voltajes muy elevados.

Aplicaciones

Se utiliza para medir la resistencia del aislamiento de materiales aislantes y varios tipos de equipos eléctricos, como transformadores, máquinas eléctricas, cables, interruptores, aparatos eléctricos, una herramienta ideal para el mantenimiento eléctrico, pruebas e inspección.

Normas de Seguridad

• Aplicar todas las normativas para efectuar la desconexión del equipo a probar.

• No tocar ninguno de los cables ni el equipo probados durante la prueba.

• Descargar el equipo probado como mínimo del tiempo de prueba. (1 minuto).

ESPECIFICACIONES

FUNCIÓN RANGOTOLERANCIARESISTENCIA AISLAMIENTO (Ohm)

Voltaje de Testeo

250V/500V/1000V0% ~ 10%250V0MOhm ~ 99.9MOhm±(3%+5)100MOhm ~ 5GOhm±(5%+5)500V0MOhm ~ 99.9MOhm±(3%+5)100MOhm ~ 5GOhm±(5%+5)1000V0MOhm ~ 99.9MOhm±(3%+5)100MOhm ~ 5GOhm±(5%+5)Corriente de carga50V (R=50kOhm) 1mA0% ~ 10%100V (R=100kOhm) 1mA0% ~ 10%250V (R=250kOhm) 1mA0% ~ 10%500V (R=500kOhm) 1mA0% ~ 10%1000V (R=1MOhm) 1mA0% ~ 10%

BAJA RESISTENCIA (Ohm)

0.01Ohm ~ 200Ohm (about 5.0V / > 200mA）±(2%+3)

VOLTAJE AC (V) 30V ~ 600V±(2%+3)

CORRIENTE DE CORTOCIRCUITO < 2mA

FUNCIONES ESPECIALESCONTADOR DISPLAY 1999

AUTO RANGO Si

AUTO OFF Si

ALARMA LUMINOSA Si

INDICADOR DE BATERÍA BAJA Si

ALARMA SONORA Si

PANTALLA SECUNDARIA DE VOLTAJE DE PRUEBA Si

ÍNDICE DE POLARIZACIÓN (PI) Si

RELACIÓN DE ABSORCIÓN DIELÉCTRICA (DAR)Si (60s/15s y 60s/30s)

INDICADOR DE SOBRE-RANGO Si

PANTALLA RETROILUMINADA Si

AUTO DESCARGA Si

INDICADOR DE ALTO VOLTAJE Si

CUMPE CON IEC61010

EN61010-1:2010 EN61010-2-030:2010 EN61557-1:2007EN61557-2:2007 EN61557-4:2007 EN61326-1:2013 EN61326-2-2:2013

CARACTERÍSTICAS GENERALESMODELO UT501B

MARCA UNI-T

ALIMENTACIÓN 6 Pilas AA 1,5V (LR6)DISPLAY 70.6mm x 34mm

COLOR Rojo y gris

PESO 500 g

DIMENSIONES 150mm x 100mm x 71mm

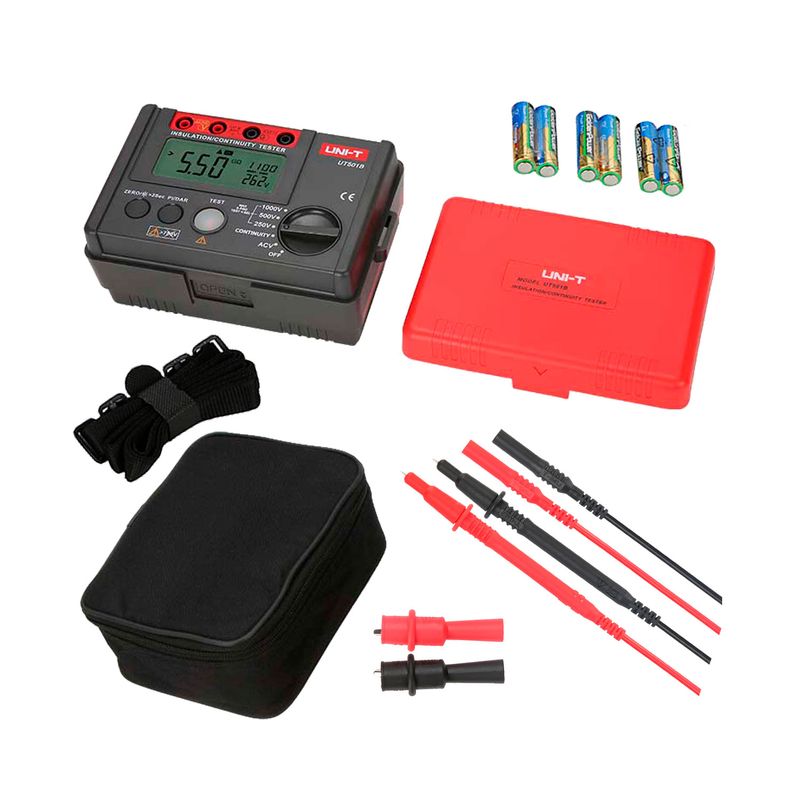

ACCESORIOS

• Puntas de prueba

• Pinzas de contacto

• 6 Pilas AAA 1,5V (LR6)

• Bolsa de transporte
